Mode de pose des câbles

Mode de pose des câbles

Le mode de pose des câbles est un élément important dans la note de calcul des sections de ces câbles .

Une canalisation électrique est composée de :

• Conducteurs ou câbles électrique,
• Une protection contre les influences externes (conduits, goulottes…),
• Une fixation mécanique (en apparent, en encastré…).

Un mode de pose représente la façon dont est fixée la canalisation électrique sur son support.
Les modes de pose sont codifiés en 9 classes repérées de 0 à 8





































• 0 : pose sous conduits,
• 1 : pose à l’air libre,
• 2 : pose dans les vides de construction,
• 3 : pose dans des goulottes,
• 4 : pose en caniveaux,
• 5 : encastrement direct,
• 6 : pose enterrée,
• 7 : pose sous moulures,
• 8 : pose immergée.

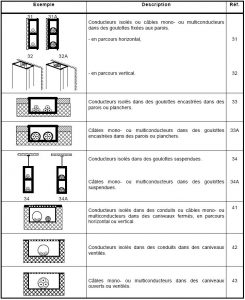

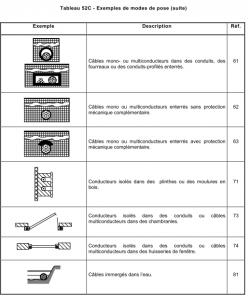

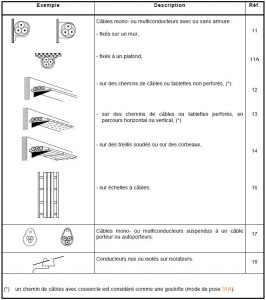

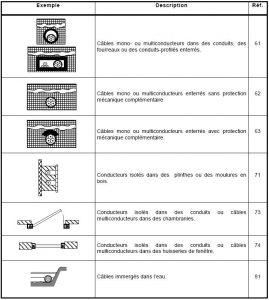

La désignation complète d’un mode de pose se fait avec deux chiffres, le premier correspond à la classe, le second correspond à une variante dans la classe (voir document ressource n°1 : Les modes de pose d’après la norme NF C 15-100).

La norme NF C 15-100 donne un guide afin de choisir le mode de pose adapté aux câbles
ou conducteurs utilisés. La protection contre les influences externes doit être continue sur toute la longueur de la canalisation électrique jusqu’à ses extrémités.

Les canalisations électriques doivent si situer à distance (3 cm minimum) de toutes autres canalisations (tuyau d’eau, tuyau de chauffage central…) et être apte à résister aux influences externes (chaleur…).

Si une canalisation est sous une tension supérieure à 1000 V, il est interdit de passer dans cette même canalisation une installation de tension inférieure à 1000 V.

Si une canalisation débouche ou traverse une paroi coupe-feu, elle ne doit pas diminuer le degrés de coupe-feu de celle ci.
Des conducteurs appartenant à des circuits différents peuvent emprunter le même conduit à condition que les isolants soient prévus pour la tension la plus élevée.
01 : Conducteurs isolés dans des conduits encastrés dans les parois thermiquement isolantes.
02 : Câbles multiconducteurs dans des conduits encastrés dans des parois thermiquement isolantes.
05 : Conducteurs isolés dans des conduits encastrés dans une paroi.
05A : Câbles mono ou multiconducteurs dans des conduits encastrés dans une paroi.
03 : Conducteurs isolés dans des conduits en montage apparent.
03A : Câbles mono ou multiconducteurs dans des conduits en montage apparent.
18 : Conducteurs nus ou isolés sur isolateurs sont interdits.

exemple de cheminement en mode de pose 13
