Régime de neutre en TN:

  • technique de protection des personnes :
    • interconnexion et mise à la terre des masses et du neutre impératives,
    • coupure au premier défaut par protection contre les surintensités (disjoncteurs ou fusibles) ;
  • technique d’exploitation : coupure au premier défaut d’isolement.

Principales caractéristiques :

Le schéma TN, d’une manière générale :

  • est utilisable uniquement dans les installations alimentées par un transformateur MT/BT ou BT/BT privé,
  • des prises de terre uniformément réparties dans toute l’installation,
  • nécessite que la vérification des déclenchements sur premier défaut d’isolement soit obtenue à l’étude par le calcul et, obligatoirement à la mise en service, par des mesures,
  • nécessite que toute modification ou extension soit conçue et réalisée par un installateur qualifié,
  • peut entraîner, en cas de défaut d’isolement, une détérioration plus importante des bobinages des machines tournantes,
  • peut présenter, dans les locaux à risque d’incendie, un danger plus élevé du fait des courants de défaut plus importants.

Le schéma TN-C, de plus :

  • peut faire apparaître une économie à l’installation (suppression d’un pôle d’appareillage et d’un conducteur),
  • implique l’utilisation de canalisations fixes et rigides, (NF C 15-100, partie 5-52)
  • est interdit :
    • dans les locaux à risques d’incendie
    • pour les équipements de traitement de l’information (par présence de courant harmonique dans le neutre).

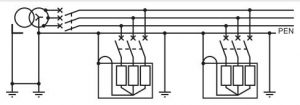

Schéma TN-C
Schéma TN-C

Le schéma TN-S, de plus :

  • s’emploie même en présence de conducteurs souples ou de conduits de faible section,
  • permet par la séparation du neutre et du conducteur de protection de disposer d’un PE non pollué (locaux informatiques, locaux à risques).

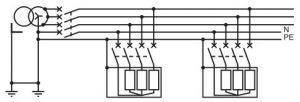

Schéma TN-S

En TN-C , il est conseiller de poser des protections tétrapolaires raccorder jusqu’en 16². Ce type d’installation est souvent utiliser à partir de poste privé quelque soit la puissance du transformateur.  L’installation sera économiquement parlant très compétitive .La non connaissance de ce régime de neutre de certaines entreprises , fait que l’on retrouve parfois en sortie de transformateur des disjoncteur tétra avec une base différentielle alors qu’un simple disjoncteur tri peut suffire .
