La mesure électrique accessible partout, pour tous .
Des technologies d’avant-garde pour plus de simplicité et de performances
Concentré d’innovations technologiques, le système DIRIS Digiware révolutionne le monde de la mesure en apportant une véritable flexibilité d’installation associée à une simplicité de connexion et de configuration.
Ces nouveautés, adossées à des performances inégalées de précision et de fonctions, font de DIRIS Digiware la solution la plus efficace pour le comptage, la mesure et la surveillance de la qualité
de l’énergie électrique sur tout site industriel ou tertiaire.

Décomposition de la gamme:
DIRIS Digiware D-40, D-50 et D-70
Les écrans déportés DIRIS Digiware D permettent :
– une visualisation locale des données issues des modules DIRIS Digiware U, I et IO,
– l’alimentation des modules DIRIS Digiware,
– la mise à disposition de ces données sur Ethernet (D-50/D-70) ou RS485 (D-40).
Les afficheurs DIRIS Digiware D-50 et D-70 jouent également le rôle de passerelle et permettent la centralisation et la mise à disposition sur Ethernet de toutes les informations issues des modules DIRIS Digiware, DIRIS A, DIRIS B et COUNTIS E.
Grâce à l’afficheur DIRIS Digiware D-70, ces données sont également accessibles via le serveur web embarqué Webview « Power & Energy monitoring ». Les écrans DIRIS Digiware sont alimentés en 24 VDC.
Un exemple de produits associés
Module Tension
Le module DIRIS Digiware U fait l’acquisition des tensions pour l’ensemble du système. Il permet la mutualisation de la mesure de tension.
Le Bus RJ45 Digiware permet de transmettre les mesures de tension ainsi que l’alimentation et la communication à l’ensemble des produits connectés.
Avantages
• Un seul point de mesure de la tension pour l’ensemble du système.
• Protection à réaliser une seule fois pour la mesure de la tension.
• Une offre complète dédiée :
– au comptage,
– à la surveillance des tensions,
– à l’analyse de la qualité de la tension
• Aucune tension dangereuse sur les portes d’armoires.
• Adapté à tout type de réseau : monophasé, triphasé.

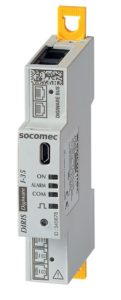

Module de courant
Les modules DIRIS Digiware I mesurent les consommations et surveillent l’installation au plus près des charges. Leur flexibilité permet de répartir les charges à mesurer ou à surveiller sur des entrées courant indépendantes.
Par exemple :
– 1 charge triphasée,
– 3 charges monophasées.
Les connexions RJ45 et RJ12 permettent un raccordement très rapide des modules ainsi que la configuration automatique des capteurs de courant connectés :
– adresse de communication,
– type de charge,
– type et rapport du capteur,
– calibrage automatique et vérification du sens du courant.
Ainsi, les erreurs de câblage sont évitées et la mise en oeuvre est simplifiée.
Avantages
• Connexion rapide RJ45 et RJ12.
• Disponibles en 3, 4 ou 6 entrées.
• Monodépart ou multidépart pour une optimisation maximale du nombre de produits.
• Format compact : 1 ou 2 modules de largeur pour s’intégrer au plus proche des charges.
• Une offre complète dédiée :
– au comptage,
– à la surveillance,
– à l’analyse de la qualité.
• Conforme à la norme CEI 61557-12 garantissant la qualité et la précision du système :
– Classe 0,5 pour la chaîne de mesure globale de 2 à 120% du courant nominal In (avec capteurs de courant TE/TF).

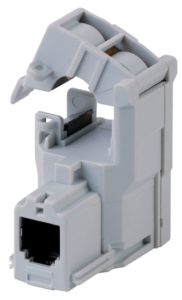

es capteurs de courant ouvrants de la gamme TR et iTR permettent de mesurer le courant d’une installation électrique. Associés à une centrale de mesure de la gamme DIRIS Digiware, DIRIS A-40, DIRIS B-10 ou B-30, ils permettent une mesure précise de 25 à 600 A et donnent accès à une classe de précision globale. La connectique RJ12 facilite les raccordements et l’intelligence embarquée évite les erreurs de configuration.
Les capteurs de la gamme iTR révolutionnent le monde de la mesure en donnant accès aux technologies de surveillance d’appareillages VirtualMonitor et de configuration automatique Autocorrect.
Avantages des gammes TR et iTR

les capteurs de courant nommés “Smart sensors”
• Capteurs à plage de fonctionnement étendue.
• Détection automatique du calibre.
• Déconnexion en charge sécurisée.
• Connexion rapide par RJ12 et identification des câbles par code couleur.
Précis
• Précision des mesures garantie selon la norme CEI 61557-12 : classe 0.5 (iTR) ou 1 (TR) pour la chaine de mesure globale de 2 à 120% de In.
Avantages exclusifs à la gamme iTR
Technologie VirtualMonitor
La technologie VirtualMonitor permet de surveiller l’état des appareils de protection :
• Sur l’ensemble de l’installation.
• À distance et en temps réel.
• Sans matériel ni câblage supplémentaire.
Technologie AutoCorrect
La technologie AutoCorrect garantie le fonctionnement de votre système de mesure grâce :
• Au contrôle automatique du câblage (repérage du séquencement des phases et configuration automatique du sens du courant).
• A la correction des erreurs.
Le logiciel
Easy Config software
Ce logiciel, fourni gratuitement, permet par l’intermédiaire d’une connexion Ethernet ou RS485 de créer, modifier et sauvegarder simplement et rapidement les configurations des DIRIS Digiware, DIRIS B, G, A et DIRIS BCMS et des COUNTIS E.
Configuration minimale requise :
– Windows XP Service pack 3, VISTA ou Windows 7 / 8
– 1,0 GHz, 512 Mo
– 500 Mo sur disque dur
– Résolution écran : 1024×768
– Framework .net en version 3.5 SP1 ou supérieur
Pour plus de détail de préconisation et d’étude vous pouvez nous contacter pour toute étude de votre bâtiment tertiaire ou industriel.
