La note de calcul électrique :

Pourquoi une note de « calcul », toute armoire électrique ainsi que son installation terminale doit être validée par un bureau de contrôle. La réglementation impose de nombreuses contraintes, depuis mai  1998, seuls les logiciels conformes au guide UTE C-15-500 peuvent être utilisés, comme CANECO BT, utilisé par le bureau d’étude du Gers jusqu’à 2000kva . Les dispositions de l’arrêté du 10 octobre 2000 imposent qu’un chef d’établissement doit donc mettre à la disposition du vérificateur  le schéma unifilaire des installations et les notes de calcul. Le dossier d’étude final de Caneco BT  comportera les documents suivants, par exemple :

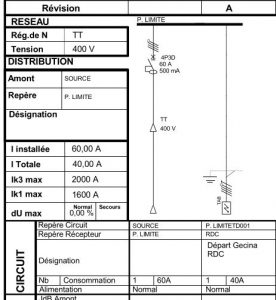

  • le schéma unifilaire exploitant 10 circuits pour le bureau de contrôle.
  • le schéma unifilaire pour le tableautier.
  • le bilan de puissance de l’installation.
  • l’équilibrage des phases
  • nomenclature des protections
  • nomenclature des câbles
  • réglages des protections
  • fiche de conformité
  • coordination protection des câbles

En conclusion, Caneco BT  détermine de façon économique :

  • les  sections des câbles

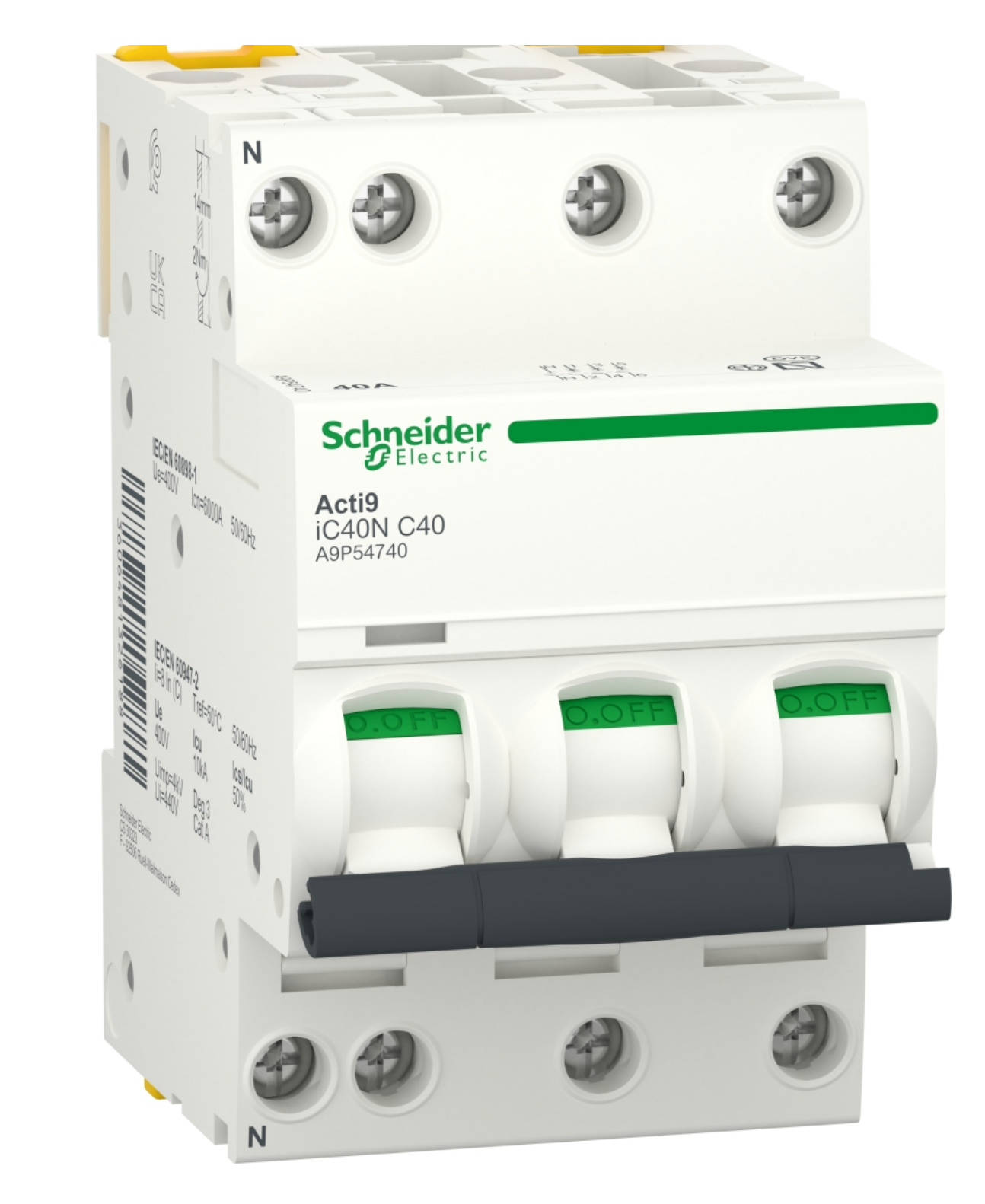

  • les appareils de protection
  • les schémas de conception
  • la base de donnée toujours à jour
  • le dimensionnement des armoires ( Schneider, Legrand et ABB).

Objectif :

L’objectif de la note de calcul est d’analyser et prévoir les réactions du système aux diverses sollicitations ; leur portée touche l’élaboration de l’architecture, les choix des caractéristiques des matériels et les règles d’exploitation.

  • Sûreté de fonctionnement
  • régime permanent
  • court-circuit
  • protection
  • stabilité
  • harmoniques
  • surtensions
  • compatibilité électromagnétique -CEM-
  • Mesures pour expertise et audit.

l’offre s’agrandit, en effet il est possible de concevoir une armoire électrique complète en Legrand et Schneider .















En résumé, une note de calcul électrique est un document important pour décrire les calculs et les paramètres utilisés dans la conception et le dimensionnement des systèmes électriques. Elle permet de justifier et valider les choix de conception et les résultats obtenus, et de s’assurer que le système électrique fonctionnera correctement et en toute sécurité.

Réglementation :

REGLEMENT DE SECURITE CONTRE LES RISQUES D’INCENDIE ET DE PANIQUE DANS LES ETABLISSEMENTS
RECEVANT DU PUBLIC (E.R.P.) APPROUVE PAR ARRETE DU 25 JUIN 1980
LIVRE II : DISPOSITIONS APPLICABLES AUX ÉTABLISSEMENTS DES QUATRE PREMIERES CATÉGORIES.
TITRE 1ER : DISPOSITIONS GÉNÉRALES.
CHAPITRE VII : INSTALLATIONS ÉLECTRIQUES.
Section I : Généralités.
Article EL 1 : Documents à fournir.
Les documents à fournir en application de l’article GE 2 (§.2) comprennent :
– une note indiquant l’adresse de l’établissement, sa catégorie, son type et les différentes sources
d’énergie qui seront employées avec mention de leur tension nominale et de leur puissance disponible.
– un plan détaillé des bâtiments précisant l’emplacement des principaux matériels électriques et canalisations.
– un schéma général des installations électriques.
– une note relative à l’éclairage de sécurité et éventuellement, de remplacement.
– une note relative aux dispositifs d’alarme éventuellement utilisés.

Pour faire une note de calcul, nous utiliserons CANECO BT agrée par l’UTE et utilisé par la plupart
des bureaux de contrôle ( CEP VERITAS,APAVE,SOCOTEC,DEKRA etc. ……..).
le dossier d’étude final comportera les documents suivants:
– la fiche de calcul 3C.

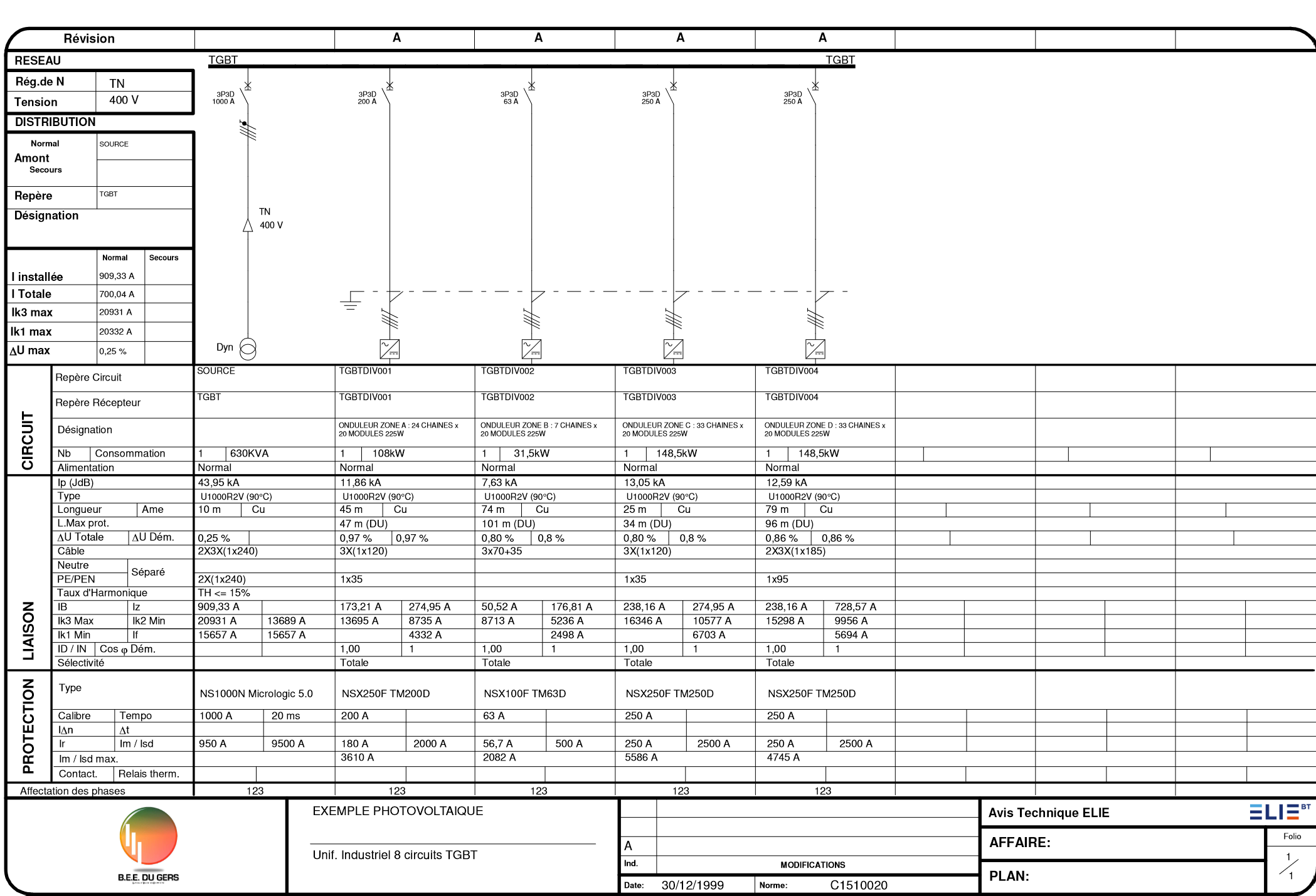

– le schéma unifilaire exploitant 10 circuits.
– le bilan de puissance de l’installation.
– l’équilibrage des phases.
– nomenclature des protections.
– nomenclature des câbles.
– réglages des protections.
– fiche de conformité.
– coordination protection des câbles.

Il est possible suivant votre demande de vous élaborer des schémas multifilaires en complément de la note de calcul.

N’hésitez pas à nous contacter pour toute étude. @ contact@beedugers.fr
