Catégorie dans Norme NF-C 15.100

Compteur Linky

Pourquoi installer le nouveau compteur d’électricité LINKY ?

Il s’agit d’une directive européenne, qui vise à remplacer l’ensemble des compteurs électriques par des compteurs communicants. L’objectif ? Moderniser le réseau d’électricité et s’adapter aux nouveaux modes de consommation. Leur installation, confiée au distributeur Enedis a débuté en 2015. D’ici 2021, 35 millions de compteurs Linky™ seront installés en France !

Le compteur LINKY communicant nouvelle génération est installé de plus en plus dans nos foyers.

Ce compteur comme son prédécesseur,il permet de mesurer votre consommation d’électricité.

CE QUE VOUS APPORTERA CE NOUVEAU COMPTEUR

  • Le relevé à distance quotidien de votre consommation électrique réelle.
    Les interventions techniques courantes se feront désormais à distance sans vous déranger et dans des délais plus rapides. Plus besoin d’être présent ou de prendre rendez-vous !
    En cas d’incident ou de panne sur le réseau, le diagnostic sera facilité, et vous pourrez ainsi être dépanné plus vite.

ET DEMAIN ?
Pour mieux maîtriser votre énergie, vous pourrez suivre au quotidien l’évolution de votre consommation d’électricité sur Internet, depuis votre ordinateur, tablette,smartphone…

vue éclatée

Un compteur LINKY

Détail de la partie communicante :

Indicateur lumineux de consommation (et non une caméra comme certains le pensent)
Il clignote en fonction de la quantité d’électricité consommée (plus celle-ci augmente, plus le voyant clignote rapidement).

L’afficheur permet de visualiser à la demande la plus part des paramètres du compteur.

L’index de consommation en Kwh , l’option tarifaire sont les informations que vous pouvez consulter directement sur le compteur avec les touches défilement (+/-).

Ce compteur en cas de surtension , pourra couper votre installation pour la protéger.

Comment se passe l’installation du compteur Linky ?

C’est une entreprise agréée par Enedis qui s’occupe de la pose du nouveau compteur à votre domicile. Une installation qui, tout comme le compteur Linky™, ne vous est pas facturée.

Etape 1

Environ 1 mois avant l’installation du compteur , Enedis¹ vous informe par courrier de la date prévue de l’intervention.

Etape 2

Quelques jours avant la pose du nouveau compteur, l’entreprise agréée par Enedis¹, chargée de l’installation, vous confirme la date et l’heure de votre rendez-vous.

Etape 3

le jour J, le technicien pose le compteur Linky™ en 30 minutes environ, au même endroit que votre ancien compteur d’électricité. S’il est accessible au technicien, votre présence n’est pas indispensable, mais recommandée. Le courant électrique est coupé pendant la durée de l’intervention.

Etape 4

Le compteur Linky™ fonctionne, les premiers jours, de la même façon qu’un compteur standard, le temps que la chaîne de communication soit installée et vérifiée par Enedis¹. Il faut donc compter quelques semaines avant qu’il ne devienne communicant et que vous puissiez bénéficier des nouvelles fonctionnalités du compteur.

Il n’y a aucun danger à utiliser ce compteur , le CPL (courant porteur ne circulera pas dans votre installation).

Une vidéo explicative  https://youtu.be/2MLBLSW9C7E



Régime de neutre TN

Faire une note de calcul en TN

Régime de neutre en TN:

  • technique de protection des personnes :
    • interconnexion et mise à la terre des masses et du neutre impératives,
    • coupure au premier défaut par protection contre les surintensités (disjoncteurs ou fusibles) ;
  • technique d’exploitation : coupure au premier défaut d’isolement.

Principales caractéristiques :

Le schéma TN, d’une manière générale :

  • est utilisable uniquement dans les installations alimentées par un transformateur MT/BT ou BT/BT privé,
  • des prises de terre uniformément réparties dans toute l’installation,
  • nécessite que la vérification des déclenchements sur premier défaut d’isolement soit obtenue à l’étude par le calcul et, obligatoirement à la mise en service, par des mesures,
  • nécessite que toute modification ou extension soit conçue et réalisée par un installateur qualifié,
  • peut entraîner, en cas de défaut d’isolement, une détérioration plus importante des bobinages des machines tournantes,
  • peut présenter, dans les locaux à risque d’incendie, un danger plus élevé du fait des courants de défaut plus importants.

Le schéma TN-C, de plus :

  • peut faire apparaître une économie à l’installation (suppression d’un pôle d’appareillage et d’un conducteur),
  • implique l’utilisation de canalisations fixes et rigides, (NF C 15-100, partie 5-52)
  • est interdit :
    • dans les locaux à risques d’incendie
    • pour les équipements de traitement de l’information (par présence de courant harmonique dans le neutre).
Schéma TN-C

Schéma TN-C

Le schéma TN-S, de plus :

  • s’emploie même en présence de conducteurs souples ou de conduits de faible section,
  • permet par la séparation du neutre et du conducteur de protection de disposer d’un PE non pollué (locaux informatiques, locaux à risques).

Schéma TN-S

En TN-C , il est conseiller de poser des protections tétrapolaires raccorder jusqu’en 16². Ce type d’installation est souvent utiliser à partir de poste privé quelque soit la puissance du transformateur.  L’installation sera économiquement parlant très compétitive .La non connaissance de ce régime de neutre de certaines entreprises , fait que l’on retrouve parfois en sortie de transformateur des disjoncteur tétra avec une base différentielle alors qu’un simple disjoncteur tri peut suffire .





Mode de pose des câbles

Le mode de pose des câbles est un élément important dans la note de calcul des sections de ces câbles .

Une canalisation électrique est composée de :

• Conducteurs ou câbles électrique,
• Une protection contre les influences externes (conduits, goulottes…),
• Une fixation mécanique (en apparent, en encastré…).

Un mode de pose représente la façon dont est fixée la canalisation électrique sur son support.
Les modes de pose sont codifiés en 9 classes repérées de 0 à 8





































• 0 : pose sous conduits,
• 1 : pose à l’air libre,
• 2 : pose dans les vides de construction,
• 3 : pose dans des goulottes,
• 4 : pose en caniveaux,
• 5 : encastrement direct,
• 6 : pose enterrée,
• 7 : pose sous moulures,
• 8 : pose immergée.

La désignation complète d’un mode de pose se fait avec deux chiffres, le premier correspond à la classe, le second correspond à une variante dans la classe (voir document ressource n°1 : Les modes de pose d’après la norme NF C 15-100).

La norme NF C 15-100 donne un guide afin de choisir le mode de pose adapté aux câbles
ou conducteurs utilisés. La protection contre les influences externes doit être continue sur toute la longueur de la canalisation électrique jusqu’à ses extrémités.

Les canalisations électriques doivent si situer à distance (3 cm minimum) de toutes autres canalisations (tuyau d’eau, tuyau de chauffage central…) et être apte à résister aux influences externes (chaleur…).

Si une canalisation est sous une tension supérieure à 1000 V, il est interdit de passer dans cette même canalisation une installation de tension inférieure à 1000 V.

Si une canalisation débouche ou traverse une paroi coupe-feu, elle ne doit pas diminuer le degrés de coupe-feu de celle ci.
Des conducteurs appartenant à des circuits différents peuvent emprunter le même conduit à condition que les isolants soient prévus pour la tension la plus élevée.
01 : Conducteurs isolés dans des conduits encastrés dans les parois thermiquement isolantes.
02 : Câbles multiconducteurs dans des conduits encastrés dans des parois thermiquement isolantes.
05 : Conducteurs isolés dans des conduits encastrés dans une paroi.
05A : Câbles mono ou multiconducteurs dans des conduits encastrés dans une paroi.
03 : Conducteurs isolés dans des conduits en montage apparent.
03A : Câbles mono ou multiconducteurs dans des conduits en montage apparent.
18 : Conducteurs nus ou isolés sur isolateurs sont interdits.

exemple de cheminement en mode de pose 13

un partenaire du B.E.E du Gers

http://www.legrandcablemanagement.fr/

Note de calcul Basse Tension

  • le logiciel de dimensionnement des installations électriques en basse tension

Pour élaborer la « note de calcul » que j’utilise,détermine, de façon économique, tous les calculs de dimensionnement des sections de câbles, des protections  et de l’appareillage de coupure, de l’équilibrage des phases, du bilan de puissance, de la sélectivité différentielle, de la sélectivité par les courbes et filiation quelque soit les marques utilisées. Il profite aux spécialistes de distribution électrique basse tension, aux exploitants, aux installateurs électrique. Il fournit le schéma et le document nécessaire à la conception et à la vérification des installations électriques.

les fonctions du logiciel utilisé :

➜ Calcul et dimensionnement économique des circuits :

• Effectuez les calculs électriques selon les normes en vigueur.
• Dimensionnez automatiquement les matériels les plus adaptés à partir d’une base de données multifabricants.

➜ Qualité et conformité : Caneco BT permet d’éviter les saisies multiples et donc de diminuer les risques d’erreur.

➜ Gain de temps : Caneco BT réduit le temps d’étude grâce à la saisie simplifiée des données et à la production automatisée de la documentation.

➜ Réduction des coûts : Le moteur de calcul réalise automatiquement le dimensionnement le plus économique conformément à la norme en vigueur.

en résumé Caneco BT réalise tous les calculs de :

  • dimensionnement des sections de câbles.
  • dimensionnement des protections et de l’appareillage de coupure.
  • bilan de puissance et équilibrage des phases.
  • sélectivité énergétique et différentielle.
  • sélectivité par courbe et par tableau.

Pour finir la note de calcul sous Caneco BT fournit un schéma unifilaire de l’installation.Il recherche la solution la plus économique tout en respectant toutes les exigences de la norme électrique en vigueur aussi bien pour les protections que pour les câbles. Il recherche dans sa base de données comprenant plusieurs catalogues constructeurs la solution la plus efficace et la plus économique pour votre installation. Il est possible de changer à tout moment de catalogue fournisseur pour toute ou une partie de l’installation.

Il fournit les documents nécessaires à la réalisation et la vérification de votre installation électrique vis à vis des bureaux de contrôles.

ci joint un exemple de Fiche de conformité

ainsi que la note de calcul pour une grande surface : Note de calcul

La domotique sur la base du KNX

Qu’est-ce que KNX ?

Une association constituée de membres oeuvrant au développement des applications pour la GTB

dispo1

L’Association KNX France est une organisation à but lucratif, soumise à la législation française. Ses membres sont des fabricants, intégrateurs, centres de formation ou installateurs qui développent des applications pour l’automatisation de maisons et de bâtiments basés sur KNX, comme le contrôle d’éclairage, des volets, la sécurité, le chauffage, la ventilation, la climatisation, l’eau, l’énergie, mais aussi des appareils électroménager, de pilotage audio et plus encore. Outre les fabricants et intégrateurs, les prestataires de services (généraux, télécom…) peuvent également devenir membre de KNX France.
KNX France est la délégation française autonome régie par KNX Association, siège de KNX international, situé à Bruxelles en Belgique. KNX Association est propriétaire de KNX (la seule Norme ouverte du monde pour les systèmes de contrôle de Maison et de Bâtiment) et aussi propriétaire du Logo KNX, marque mondiale déposée.

Un standard multimédia pour tous types de bâtiments

dispo2

Quel que soit le type de bâtiment, qu’il s’agisse de complexes de bureaux ou de maisons individuelles, KNX offre des nouvelles possibilités dans le domaine des systèmes de gestion domotique, tout en maintenant les coûts à un niveau raisonnable. KNX offre des solutions qui ne peuvent normalement être réalisées avec des techniques d’installation conventionnelles qu’au prix d’efforts considérables. Grâce à un simple écran tactile (touch panel), toutes les applications du bâtiment peuvent être contrôlées. Du chauffage au contrôle d’accès en passant par la commande à distance de tous les appareils électroménagers, KNX offre des nouvelles possibilités pour plus de confort, plus de sécurité et des économies d’énergie dans la maison ou le bâtiment.

Plus de confort, plus de sécurité, énormes gains d’énergie : la demande en systèmes de gestion des bâtiments est en constante augmentation.

Qu’il s’agisse de maisons individuelles ou de bureaux, l’exigence de confort et de flexibilité dans la gestion de l’air conditionné, de l’éclairage et des contrôles d’accès est en forte augmentation. En même temps, la consommation efficace d’énergie est un objectif qui s’impose de plus en plus. On ne peut cependant obtenir plus de confort et plus de sécurité tout en consommant très peu d’énergie qu’en recourant à un système de commande et de contrôle intelligent des éléments entrant en jeu. Cela implique plus de câblage reliant les détecteurs et les régulateurs aux centres de commande et de contrôle. Une telle masse de câbles signifie des efforts de conception et d’installation plus importants, mais aussi des risques d’incendie accrus ainsi qu’une augmentation des coûts.

La réponse : KNX – la seule NORME mondiale pour le contrôle des Bâtiments

Afin d’envoyer les données de contrôle à tous les composants du système de gestion domotique, il faut trouver un système qui résolve les problèmes occasionnés par les dispositifs isolés et qui veille à ce que tous les composants communiquent entre eux avec le même langage. En bref, un système indépendant des fabricants et du domaine d’application comme le Bus KNX. La norme se fonde sur plus de 25 ans d’expérience sur le marché, entre autres avec des systèmes prédécesseurs : EIB, EHS et BatiBUS. Grâce au système KNX, auquel sont connectés tous les participants (paire torsadée, fréquence de radio, power line ou IP/Ethernet), ils peuvent échanger des informations. Les participants peuvent être soit des détecteurs, soit des actionneurs, nécessaires au contrôle des équipements du système de gestion suivants : éclairage, stores/volets, systèmes de sécurité, gestion de l’énergie, chauffage, systèmes de ventilation et de climatisation, systèmes d’alarme et de surveillance, interfaces domotiques, téléguidage, compteurs, contrôle vidéo et audio, appareils ménagers, etc. Toutes ces fonctions peuvent être contrôlées, surveillées et signalées par un système unifié, sans que des centres de contrôle supplémentaires soient nécessaires.

La norme KNX permet par l’intermédiaire d’un logiciel nommé ETS (ETS est l’acronyme de Engineering Tool Software) ce logiciel indépendant des fabricants pour concevoir et configurer des installations de contrôle de maisons et de bâtiments intelligents avec le système KNX. Les équipements électriques quel que soient leur marque peuvent être associés.

module de commande de 6 contacts de chez Hager

Exemple d’une module alimenté par le BUS uniquement et équipé de 6 contacts de 10A de pouvoir de coupure en AC1 ou supporte de couper 144w de LED.

Produits Hager

Produits Schneider

Sachez que le B.E.E du Gers peut être consulté pour une installation KNX pour tout vos projets neufs ou de rénovation dans bâtiments tertiaires ou pour votre maison d’habitation par exemple.

Groupes électrogènes électriques non polluant

Groupes électrogènes électriques

Le fabricant Gelec à mis en vente depuis quelques temps un groupe électrogène avec zéro pollution !

Groupe électrogène

le HPOD Mini 3-03 A par exemple est un véritable groupe électrogène électrique fournit une électricité propre et silencieuse durant tous vos déplacements ou sur vos chantiers. Il ne nécessite aucune maintenance, aucun entretien et se décline en deux versions lithium ou gel.

Plusieurs applications pour cet HPOD : Pour les artisans il permet sur les chantiers de disposer d’une réserve d’électricité nomade et de recharger les outils électroportatifs sur site ou autres appareils électriques sans contrainte.

Le HPOD Mini ne consomme ni carburant ni huile. Il se recharge sur secteur ou sur l’alternateur du véhicule pendant les trajets, mais également éventuellement à l’aide de panneaux solaires.

Sur site isolé , dépourvus de tout réseau électrique, le HPOD permet d’alimenter une maison ou un refuge en privilégiant l’énergie photovoltaïque et son stockage intégré. Le besoin de consommation et la puissance sont peu élevés. Un groupe électrogène peut être couplé en secours.
Une villa :
Quand le réseau local d’électricité est défaillant ou absent, l’utilisateur souhaite conserver son confort de vie et sécuriser son alimentation électrique en protégeant notamment le matériel sensible tel qu’ordinateurs ou système d’alarme.
Le HPOD alimentera également vos salons, foires professionnelles….
Plusieurs puissance sont disponibles de 1 à 3 kWA, il est parfaitement adapté aux centres villes ainsi qu’aux zones protégées

Reposant sur une technologie hybride, l’HPOD mini se présente sous la forme d’un caisson type « flycase » traditionnel. Monté sur roulettes, doté de poignées latérales, le HPOD Mini se manipule aisément.

Sa taille de 50x50x50 forme un cube qui se range partout, dans une camionnette ou dans un coffre de voiture.

De part sa technologie nomade, le HPOD Mini vous permet donc :
  • De disposer d’électricité sur un marché, un stand, un chantier,
  • Alimenter votre matériel électroportatif ou autres, tels que chauffage, matériel frigorifique, ordinateur, éclairage… sans maintenance, sans nuisance…
  • Il est équipé de protections différentielles et de prises intégrées.

Par exemple, sur terrain isolé, vous bénéficiez d’électricité en permanence en associant le HPOD Mini à un panneau solaire.

Le HPOD se recharge à l’aide du moteur de votre véhicule, du réseau ou de panneaux solaires.

Il est facile à installer, Plug & Play et économique

Economie Pas de maintenance Aucun carburant Pas de bruit Pas d’odeur

Le HPOD Mini est un système de stockage intelligent d’électricité autonome

Idéal pour les artisans et plus généralement toute activité qui requiert de l’électricité 230 Volt.

Reposant sur une technologie hybride, l’HPOD mini se présente sous la forme d’un caisson type « flycase » traditionnel. Monté sur roulettes, doté de poignées latérales, le HPOD Mini se manipule aisément.

Sa taille de 50x50x50 forme un cube qui se range partout, dans une camionnette ou dans un coffre de voiture.

Sa puissance varie de 1 à 3 kVA avec une autonomie «à la carte» ; il dispose d’un stockage de 3 à 4 kWh.  Sa capacité de stockage peut être doublée grâce à un rack supplémentaire.

Deux versions sont proposées avec des batteries de type AGM sans entretien ou avec des batteries Lithium.

Vraiment le HPOD Mini fournit une électricité propre et silencieuse, ne nécessite aucun carburant, aucune maintenance. Il n’engendre ni bruit, ni odeur, ni fuite.

diagnostic électrique pour les locations

1er juillet : entrée en vigueur du nouveau diagnostic électrique pour les locations

Huit ans après l’entrée en vigueur du diagnostic électrique obligatoire (DEO) pour les ventes de logements de plus de 15 ans, la mise en sécurité des installations électriques anciennes fait un nouveau pas en avant. À partir du 1er juillet, l’installation électrique des logements mis en location fera désormais, elle aussi, l’objet d’un diagnostic obligatoire.Son but : informer à la fois les propriétaires bailleurs, mais aussi les locataires, de l’état de l’installation intérieure d’électricité du logement loué.

« Ce diagnostic va permettre de démultiplier la possibilité d’une information obligatoire, se réjouit Laurent Lhardit, secrétaire du Groupe de réflexion sur la sécurité électrique dans le logement (Gresel). On sait que globalement trois à quatre fois plus de baux locatifs sont signés chaque année que de ventes d’appartements. Cette mesure va donc augmenter d’autant le nombre d’installations électriques qui vont être inspectées chaque année. »

Pourquoi est-ce important ?

Le DEO instauré en 2009 pour les ventes de logements de plus de 15 ans a permis de révéler que l’installation électrique de deux tiers des logements vendus présentait des points d’insécurité. Sur cette base, l’Observatoire national de la sécurité électrique (ONSE) estime que, sur 35 millions de logements, 19 millions d’installations électriques peuvent présenter des risques pour la sécurité de leurs occupants.

Que prévoit la nouvelle réglementation ?

Au moment de la signature ou du renouvellement d’un bail à usage d’habitation, le propriétaire bailleur devra désormais fournir à son locataire, avec le contrat de location, un état de l’installation intérieure d’électricité, lorsque celle-ci a été réalisée il y a plus de 15 ans.

Cette obligation est instaurée par le décret n° 2016-1105, publié le 11 août 2016 en application de la loi Alur du 24 mars 2014. Elle concerne tous les logements, à l’exception des logements-foyers.

Quand entre-t-elle en vigueur ?

  • Le 1er juillet 2017 pour les logements situés dans un immeuble collectif dont le permis de construire a été délivré avant le 1er janvier 1975.
  • Le 1er janvier 2018 pour tous les autres logements.

Comment le bailleur peut-il obtenir ce diagnostic ?

Avant de louer, en cas de doute sur l’état de l’installation électrique, il peut faire directement appel à un électricien. Il réalisera les travaux de mise en sécurité et lui fournira une attestation de conformité visée par le Consuel. Cette attestation a valeur de diagnostic.
En l’absence de doute, il fera appel à un diagnostiqueur certifié ayant souscrit une assurance responsabilité civile professionnelle.

Sur quels points porte le diagnostic ?

Le diagnostic ne concerne que les parties privatives du logement. Il porte sur les six exigences techniques minimales de sécurité mentionnées dans le Code de la construction et de l’habitat dans le cadre du DEO pour la vente d’un logement de plus de 15 ans.

Sa durée de validité est de six ans. Il n’est cependant pas nécessaire si le bailleur peut fournir :

  • un état de l’installation intérieure d’électricité réalisé depuis moins de six ans ;
  • ou une attestation de conformité délivrée depuis moins de six ans par le Consuel, dans le cadre d’une mise en conformité ou d’une mise en sécurité électrique.

Que faut-il attendre de ces diagnostics ?

Pour le secrétaire du Gresel, « il n’y a pas de raison objective de penser que la proportion de points d’insécurité des installations électriques des logements mis en location soit moindre que celle constatée avec le DEO vente. »
La question se pose également concernant les travaux de mise en sécurité qui seront réalisés lorsque des anomalies seront rapportées. « Nous espérons avoir un rythme de mise en sécurité qui s’accélère, reprend Laurent Lhardit, mais on ne peut en préjuger car seule l’information est obligatoire. »

Seule une étude précise des diagnostics réalisés permettra de répondre avec certitude à ces deux questions. Comme elle l’a fait pour le DEO vente au cours de plusieurs campagnes depuis 2009, l’association Promotelec dévoilera en 2018 une première analyse des diagnostics réalisés.

Pour consulter le décret n° 2016-1105 du 11 août 2016 relatif à l’état de l’installation intérieure d’électricité dans les logements en location, cliquez ici.

Publié le 30 Mar 2017 le site Promotelec

Bien s’éclairer : tubes fluorescents ou LED

LUMIÈRE : THÉORIE

La lumière est une notion complexe qui peut être appréhendée suivant différents points de vue :
– physiologique : la lumière comme source de vie, avec des notions comme le rythme circadien ou le confort visuel,
– psychologique : influence de la lumière sur notre humeur, avec notamment l’appréhension de l’énergie et du sentiment de sécurité,
– sensible : la lumière considérée comme une matière à sculpter, comme en architecture par exemple, voir la page dédiée à l’éclairage vertical,
– physique : l’approche scientifique de la lumière comme onde électromagnétique avec des notions de photons et d’ondes électromagnétiques.

SOURCE ET LAMPE : THÉORIE

Les lampes et sources sont à la base de l’éclairage : il s’agit donc de bien les maîtriser pour bien concevoir des luminaires. Leur principe physique est extrêmement variable d’une source à l’autre et ceci a des conséquences importantes quant à leur utilisation.

Produire de la lumière consiste à générer des photons (c’est-à-dire des particules électromagnétiques) dont la longueur d’onde correspond au visible, c’est-à-dire environ entre 380 et 780 nm. Cela est rendu possible par le déplacement d’électrons que l’on peut séparer en deux types :

l’incandescence : il s’agit d’un déplacement d’électrons par chauffage, cela correspond à la théorie du corps noir. Les sources naturelles les plus communes proviennent de cette technologie comme le soleil ou le feu.
Les sources artificielles de ce type sont nombreuses et historiquement les premières apparues (feu, lampe à huile, bougie, lampe incandescence, halogène…). Elles présentent généralement une grande qualité de lumière (spectre continu à l’instar de la lumière naturelle), un prix bas mais une faible efficacité lumineuse et une durée de vie courte. Elles ne sont quasiment plus utilisées dans l’éclairage à cause de leurs mauvaises performances.

– la luminescence : il s’agit d’un déplacement d’électrons à froid par réaction électrique ou chimique, par frottement… Cela correspond également à un phénomène naturel que l’on peut retrouver dans un éclair dans le ciel ou une luciole.
Les sources artificielles sont nombreuses et variées également. Elles sont apparues uniquement à la fin du XIXe siècle (grande famille des lampes à décharge : lampe au sodium, aux vapeurs de mercure, aux halogénures métalliques, lampes fluorescentes…) et les LED/OLED sont venues compléter ce groupe récemment.
Le spectre électromagnétique est discret (donc non continu), ce qui implique une qualité de lumière possiblement moindre que les lampes incandescentes. Pourtant – et malgré un prix plus élevé -, ces lampes sont de plus en plus utilisées car elles proposent une grande efficacité énergétique ainsi qu’une longue durée de vie.

Tube led

Suite à une visite d’un commerçant mirandais , celui-ci m’indique qu’il changé tous ces tubes fluorescent par des tubes LED mais il n’a pas changé les réglettes fluo équipée de ballast ferromagnétique , pour faire des économie d’énergie, il aurait du changer les ballasts. Voici un tableau comparatif entre les ballast électroniques et ferromagnétiques

COMPARATIF MAGNÉTIQUE/ÉLECTRONIQUE

Propriétés Magnétique Electronique
Durée de vie moyenne (ordre d’idée) 10 ans (changement des tubes toutes les 1000heures) 50 000 commutations (ou 50 000 heures)
Puissances acceptées Toutes puissances ≤ 150W
Efficacité Mauvaise Bonne
Robustesse Importante Faible
Compensation du déphasage Moyen (avec condensateur),mauvais rendement (une réglette 36w consomme environ 70w) Bon, une régeltte de 35w consomme 35w
Prix Faible Moyen
Tensions acceptables (environ) 230V +- 10% 220 / 240V
Température ambiante admissible (environ) -20°C / +80°C -20°C / +50°C
Harmoniques Moyen Faible
Facteur de puissance Entre 0,85 et 0,90 (avec condensateur) Entre 0,95 et 0,98
Fréquence de fonctionnement A choisir 50 ou 60Hz Indifférent 50 ou 60Hz
Sensibilité à la propreté du courant électrique Faible Importante

Ballast électronique avec détecteur de luminosité de chez ETAP

les équipements électriques domotiques

Vous achetez votre habitation ? Soyez attentif aux équipements électriques installés : volets roulants, domotique, fibre…

Les différents équipements électriques installés dans le logement que vous envisagez d’acquérir lui confèrent une valeur ajoutée en termes de confort. L’automatisation d’une partie de l’installation et l’accès au très haut débit sont également des atouts pour répondre à vos besoins en termes d’usages numériques.

Confort, sécurité et économie d’énergie : voilà trois priorités auxquelles les propriétaires sont attachés lors de l’achat d’un logement.

En réponse à ces besoins, la présence d’équipements électriques motorisés, d’une centrale d’alarme ou d’une installation domotique coordonnant ces équipements constitue un atout de poids.

Au menu, confort et sécurité grâce aux équipements électriques

Les stores ou volets du logement visité sont motorisés ? Vous apprécierez à coup sûr ce gage de confort. Fini la contrainte de tourner une manivelle ou de fermer des volets. La motorisation facilite un geste répétitif qui peut s’avérer difficile pour des personnes d’un certain âge présentes au sein de votre foyer.

Bénéfice supplémentaire, l’automatisation de la gestion des volets et stores motorisés peut vous apporter :

  • un confort accru, grâce à une gestion optimisée des apports solaires, par l’intermédiaire d’une cellule solaire prenant en compte la luminosité extérieure ;
  • des économies, par la fermeture des volets la nuit afin de diminuer les déperditions du bâtiment
  • une sécurité supérieure, par une simulation de présence (ouverture et fermeture grâce à une horloge programmée).

exemple installation DELTA DORE





Alarme, détecteur de présence… des atouts pour une autonomie facilitée

Certains équipements amènent également un bénéfice en termes d’autonomie, qui sera fort apprécié par les membres du foyer plus âgés ou souffrant d’un handicap.

C’est notamment le cas d’un système de contrôle d’accès (visiophone…), d’une alarme ou encore des détecteurs de présence qui déclenchent l’allumage de l’éclairage à votre passage. Ces équipements ne sont plus considérés comme des gadgets mais apportent un vrai bonus en matière de confort et de sécurité.

La domotique : une réelle valeur ajoutée pour votre achat

Dans le cas où le logement possède une installation domotique, demandez au vendeur qu’il vous fasse une démonstration. La domotique permet d’aller encore plus loin et de coordonner ou de programmer les différents équipements présents.

Vous pourrez ainsi piloter sur place ou à distance, avec un smartphone ou une tablette, les volets roulants, l’éclairage, le chauffage, les équipements assurant la sécurité mais aussi le multimédia, la télévision, la musique et les objets connectés éventuels.

Une installation domotique permet aussi de créer des scénarios qui génèrent plusieurs actions simultanées, en appuyant sur une seule touche.

Par exemple :

  • « Bienvenue » allume la lumière dans l’entrée, déclenche le système de chauffage électrique au sol et ouvre les volets roulants.
  • « Au revoir » ferme les volets, éteint l’éclairage et déclenche l’alarme.

Les possibilités sont infinies et l’installation peut évoluer au gré de vos envies et de vos besoins.

Et l’accès au très haut débit, le critère incontournable aujourd’hui

La possibilité de bénéficier d’un réseau de communication à très haut débit répond à un besoin incontournable aujourd’hui. Les usages numériques se sont développés : télévision ultra haute définition, vidéo et musique à la demande, stockage des photos, multiplication des objets connectés, partage des données, jeux en réseau…

Un logement équipé en fibre optique constitue un point très positif pour les acquéreurs potentiels, de même que la présence de prises de communication de type RJ45.

Un conseil : une fois votre offre d’achat acceptée, assurez-vous auprès du vendeur que les caractéristiques techniques minimales de l’installation sont indiquées dans le tableau de communication afin de bien savoir comment fonctionne l’installation.

Article lu sur Promotelec

Promotelec est une association loi 1901 d’intérêt général centrée sur les enjeux de société pour le confort dans l’habitat : pour un habitat sûr, adapté aux besoins de chacun, économe et respectueux de l’environnement.

Interphone sans fils

Pourquoi s’équiper d’un interphone sans fil ?

L’interphone est un élément essentiel pour la sécurité de votre habitation. Il vous permet d’identifier les visiteurs quel que soit l’endroit où vous vous trouvez dans votre propriété. Grâce à la transmission radio, l’interphone se pose rapidement et sans travaux : la solution idéale pour la rénovation, le remplacement ou l’extension.

Poste extérieur avec lecteur de badge de chez HAGER



La platine de rue extérieure en métal brossé est située à côté du portail ou de la porte d’entrée. Sa ligne élancée et compacte permet une présentation de qualité sans encastrement. Son blindage est un gage de résistance aux tentatives de vandalisme. Elle existe en version un ou deux boutons d’appels, avec ou sans clavier codé. L’ouverture du portail est possible à l’aide d’un code d’accès ou d’un badge magnétique.

Etre bien chez vous et en liaison avec l’extérieur ?

L’interphone vous simplifie le quotidien : il vous permet de communiquer avec vos visiteurs et d’ouvrir les accès à distance. En plus de ses fonctions essentielles, un interphone comme celui de chez Hager vous propose des fonctions complémentaires :

– identifier chaque accès avec une mélodie spécifique,

– identifier l’état de l’ouverture des accès ,

– communiquer en mains libres,

– communiquer entre plusieurs combinés etc…

En plus de la maîtrise de tous les accès de l’habitation, l’interphone Hager permet par exemple , de commander des applications d’éclairage extérieur et de porte de garage via des récepteurs adaptés

les avantages d’un interphone sans fil

1-Une installation sans travaux:

Dans toutes les configurations d’habitation, l’interphone radio est particulièrement simple à installer et à mettre en service. Grâce à sa technologie radio, il ne nécessite aucune tranchée, ni murs percés, ni installation électrique particulière.

2-Une communication optimale :

Toute dernière génération de protocole radio , Optwin (de chez Hager) utilise deux fréquences haut-débit pour une qualité de communication numérique. La technologie Optwin assure une fiabilité de la transmission des commandes et une qualité audio numérique dans un champ libre de 400 mètres (entre le combiné et le coffret technique).

3-Autonomie

Un coffret technique pour alimenter votre interphone par un panneau solaire.

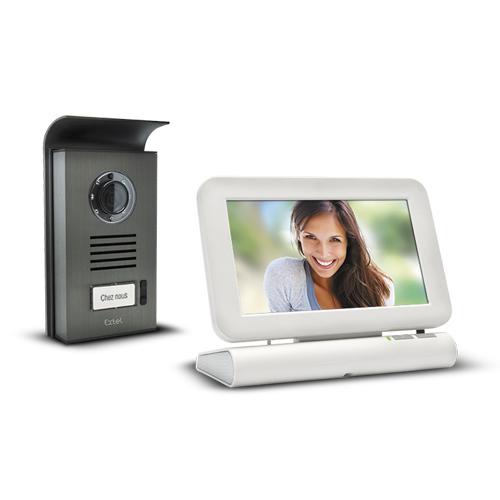

Interphone sans fil de chez EXTEL



















Tous les fabricants de matériel électrique distribuent d’excellents appareils fiables et de très bonne qualité.

Il existe aussi quelques fabricants qui propose un visiophone aussi sans fil par exemple de chez EXTEL



un portier vidéo sans fil avec une platine de rue en saillie et un écran de 18 cm de diagonale.

Commande d’une gâche et d’un automatisme de portail.   Fonction enregistrement des visiteurs.

Carte micro SD 4Go fournie. Portée en champs libre: 300 m.







Quelques liens utiles :

Hager, Extel
