 Le TGBT (tableau générale de distribution basse tension) :

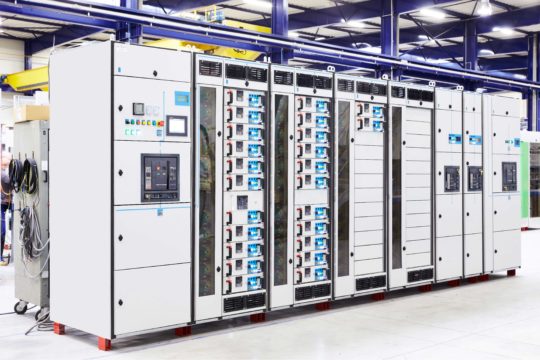

TGBT réalisé par COMECA

Le point de départ de l’étude d’une installation électrique et de l’implantation géographique des tableaux généraux basse tension est la répartition géographique des puissances d’utilisation, représentée sur un plan du bâtiment.
Le poste HT/BT les sources de remplacement de forte puissance et, par conséquent, le TGBT ont intérêt à être placés au centre de gravité des points de consommation d’énergie.
Mais bien d’autres considérations sont à prendre en compte, en particulier, l’accord du distributeur d’énergie sur l’implantation du poste HT/BT.

Le Tableau Général Basse Tension est le lieu où sont rassemblés les éléments de répartition et l’appareillage de sectionnement, de commande et de protection de l’installation électrique. Il se compose de plusieurs parties appelées unités fonctionnelles.
Chaque unité fonctionnelle regroupe tous les éléments mécaniques et électriques qui concourent à l’exécution d’une fonction de l’installation. C’est un maillon essentiel de la chaîne de sûreté de fonctionnement. En conséquence, le type de tableau doit être parfaitement adapté à son application. Sa conception et sa réalisation doit être conforme aux normes en vigueur et respecter les règles de l’art.

L’enveloppe d’un tableau offre une double protection :

– La protection de l’appareillage contre les vibrations, chocs mécaniques et
autres agressions externes
– La protection des personnes contre les chocs électriques.
Dans les installations importantes, deux tensions sont en général nécessaires,
fonctions des récepteurs utilisés :
– 400 V pour l’alimentation des circuits force (processus),
– 240 V pour l’alimentation des circuits éclairage et prises de courant.
Si le neutre n’est pas distribué, des transformateurs BT/BT seront installés . Ces transformateurs présentent l’avantage de séparer galvaniquement les circuits, autorisant le changement de régime du neutre et améliorant l’isolement principal.

Caractéristiques d’exploitation d’une installation de distribution :

L’étude , l’analyse et la réalisation d’une installation électrique de distribution doivent avoir comme objectif la sûreté de fonctionnement de toutes les composantes de cette installation.

Pour cela l’installation réalisée doit assurer les fonctions suivantes :

– La continuité de l’énergie électrique fournie aux bornes de tout récepteur.
– La qualité de l’énergie électrique fournie aux bornes de tout récepteur.
– La protection de l’appareillage utilisé dans l’installation
– La protection des personnes qui utilisent cette installation.

La continuité et la qualité de l’énergie électrique :

La continuité de l’énergie électrique s’obtient par la division des installations et
l’utilisation de plusieurs sources, la mise en place d’alimentations de secours, la
subdivision des circuits, le choix des liaisons à la terre et la sélectivité des protections.
La division des Installations et l’utilisation de plusieurs sources :
Si la puissance installée est importante, l’utilisation de plusieurs transformateurs permet d’isoler les récepteurs à contraintes ou caractéristiques particulières :

par exemple :
– Niveau d’isolement susceptible de variation,
– Sensibilité aux harmoniques (ex : locaux informatiques),
– Générateurs de creux de tension (ex : délestages de moteurs de forte puissance),
– Générateurs d’harmoniques

Il ne faut pas oublier que vous devez de faire valider vos installation par un bureau de contrôle quel qu’il soit en lui présentant une note de calcul.
